Funkfeuer in der Schweiz in den 1950er Jahren

Navaids: NDB, Range, ILS

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!

Die folgende Liste enthält die Luftfahrt-Funkfeuer, die in der Schweiz Mitte der 1950er Jahre aktiv waren. Alle Informationen sind veraltet und dürfen nicht für navigatorische Zwecke verwendet werden.

Zu dieser Zeit wurden ausschließlich ungerichtete Funkfeuer (NDB) genutzt. Ranges gab es offenbar zu keinem Zeitpunkt in der Schweiz. UKW-Drehfunkfeuer (VOR) waren noch nicht vorhanden. Die Flughäfen Genf und Zürich waren schon mehrere Jahre mit Instrumentenlandesystemen ausgestattet. Die Standard Beam Approach-Systeme (SBA, Lorenz-System) auf diesen beiden Plätzen wurden vermutlich in den frühen 1950er Jahren außer Betrieb genommen.

Bemerkenswert sind die Funkfeuer Monte Ceneri und Sottens. Sie arbeiteten auf der selben Frequenz wie die Rundfunksender an diesen Orten. Die Funkfeuer wurden nur in den Sendepausen der Rundfunksender betrieben. Das deutet darauf hin, dass die Rundfunksender planmäßig als Navigationshilfe genutzt wurden. Das ist ein Unterschied zur Situation Jahrzehte später: Leistungsfähige Sendeanlagen können wegen der von ihnen erzeugten elektromagnetischen Feldstärken die Flugzeugelektronik stören und sind deshalb als "High Intensity Radio Transmission Areas" (HIRTA) besonders ausgewiesen und werden möglichst gemieden.

Die Liste ist unvollständig, da mir keine Informationen zu militärischen Funkfeuern vorliegen.

Funkfeuer und Luftstraßen 1955

Funkfeuer Zürich, Schweiz
Nordöstlicher Teil der Schweiz (links unten) - Angrenzend: Frankreich, Deutschland, Österreich, Italien (Quelle: DoD)

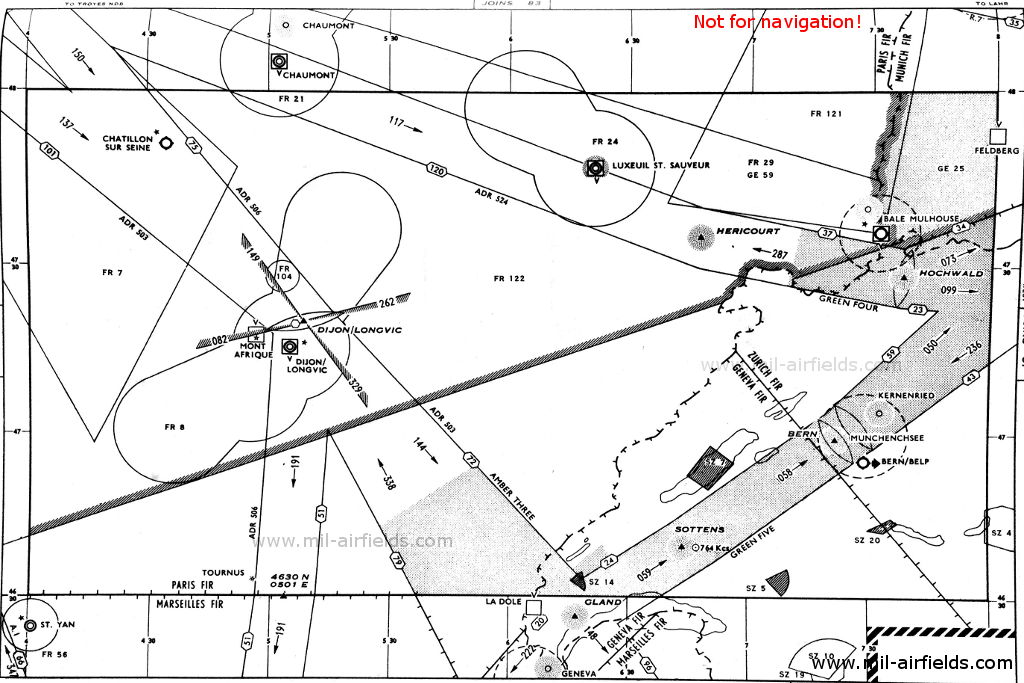

Funkfeuer Bern, Schweiz
Gebiet um Bern (rechts) (Quelle: DoD)

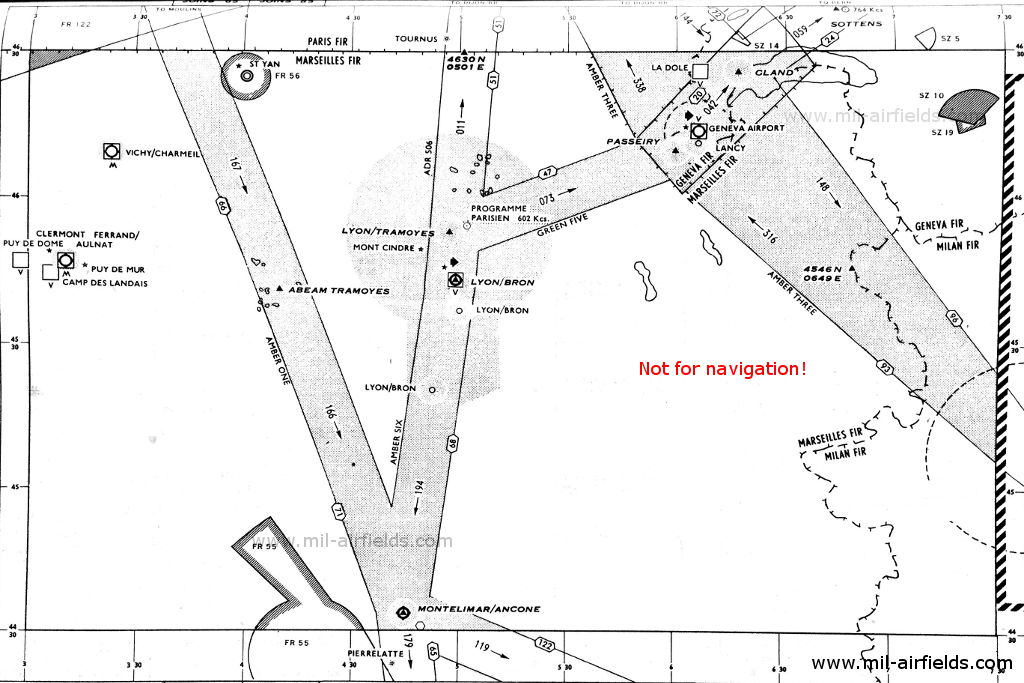

Funkfeuer Genf, Schweiz
Genf (oben rechts) (Quelle: DoD)

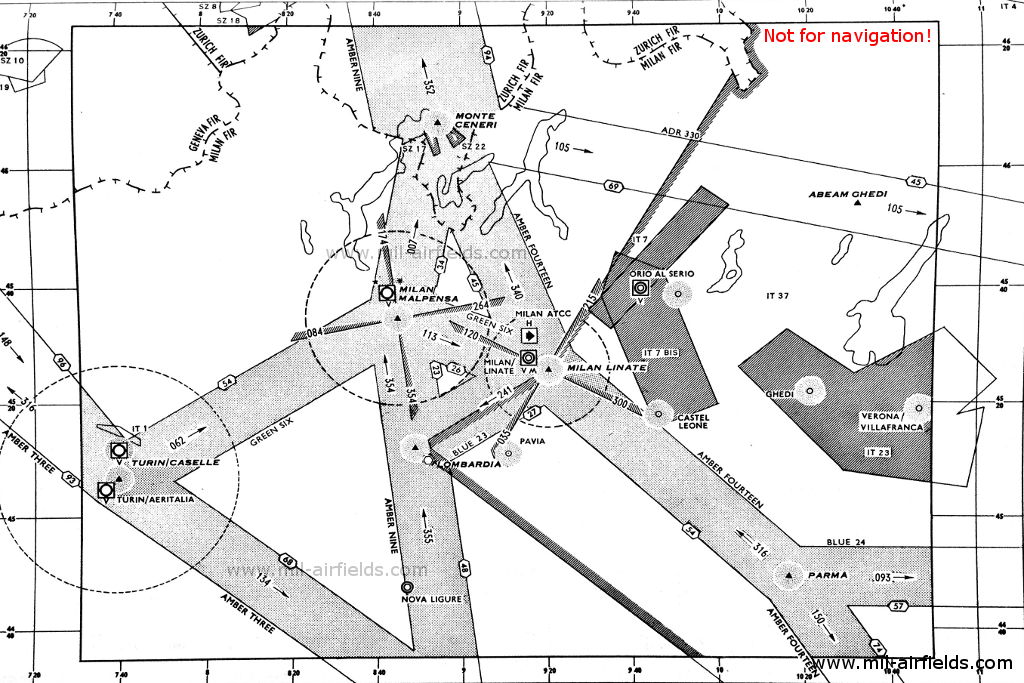

Funkfeuer Tessin, Schweiz
Tessin mit Funkfeuer Monte Ceneri (oben Mitte) (Quelle: DoD)

Erläuterungen

Abkürzungen

approx.approximatelyungefähr
civcivilziviler Betreiber
GPGlide pathGleitwegsender
ILSInstrument Landing SystemInstrumentenlandesystem
IMInner MarkerPlatzeinflugzeichen.
(Markierungsfunkfeuer direkt vor der Landebahn)
kHzKilohertz(Einheit für die Frequenz)
LLocatorUngerichtetes Funkfeuer für den Anflug
LLZLocalizerLandekurssender
LMMLocator Middle MarkerKombination aus Locator und Middle Marker
LOMLocator Outer MarkerKombination aus Locator und Outer Marker
mMeter(Einheit für die Länge)
MHzMegahertz(Einheit für die Frequenz)
milmilitarymilitärischer Betreiber
MMMiddle MarkerHaupteinflugzeichen (Markierungsfunkfeuer)
NDBNon-directional beaconUngerichtetes Funkfeuer auf Lang- oder Mittelwelle
NMNautical MilesSeemeilen
OMOuter MarkerVoreinflugzeichen (Markierungsfunkfeuer)
PRMGПРМГ Посадочная радиомаячная группаSowjetisch / russisches militärisches Instrumentenlandesystem
RSBNРСБН Rадиотехническая система ближней навигацииSowjetisch / russisches militärisches Funknavigationssystem
SBAStandard Beam ApproachAnflughilfe, Lorenz-System, Vorgänger des ILS
THRThresholdLandebahnschwelle (meist mit Nummer der Landebahn)
transf.transformiertKoordinaten wurden aus einem anderen Referenzsystem umgerechnet, daher sind Abweichungen möglich.
VARVisual-Aural RnangeRange im UKW-Bereich mit optischen und akustischen Signalen
VORVHF Omnidirectional Radio RangeUKW-Drehfunkfeuer
WWatt(Einheit für die Leistung)
WGS84World Geodetic System 1984(Geodätisches Referenzsystem, GPS-Koordinaten)

Verzeichnis


Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!

Bern: Flughafen Belpmoos


Bern: Marker
N4659 E00722 (approx.) Google Maps
75 MHz
Located in Uettligen.
Bern: NDB
N4659 E00722 (approx.) Google Maps
UE, 366.5 kHz, 60 W
The ident "UE" is probably derived from the location near Uettligen.

Genf: Flughafen


Runway 23:
Geneva/Cointrin: Locator 23
N4617 E00610 (approx.), 231°/3.25 NM to THR 23 Google Maps
OG, 279 kHz
Located in Versoix.
Geneva/Cointrin: ILS 23
GE, 109.9 MHz
Operated on request.
Geneva/Cointrin: OM 23 (ILS)
231°/3.3 NM to THR 23
Dashes, 75 MHz
Geneva/Cointrin: MM 23 (ILS)
231°/0.53 NM to THR 23
Dots Dashes, 75 MHz
Geneva/Cointrin: IM 23 (ILS)
231°/0.04 NM to THR 23
Dots, 75 MHz
Geneva/Cointrin: SBA 23
Geneva/Cointrin: OM 23 (SBA)
231° to THR 23
Dashes, 38 MHz
Geneva/Cointrin: IM 23 (SBA)
231° to THR 23
Dots, 38 MHz

Gland: Marker
N4626 E00617 (approx.) Google Maps
75 MHz
Gland: NDB
N4626 E00617 (approx.), 216°/13 NM to Geneva Google Maps
HEW, 253.5 kHz

Kernenried: NDB
N4704 E00733 (approx.), 197°/9.5 NM to Bern/Belp Google Maps
BP, 312 kHz
Operated from 0600 to 0830, from 1100 to 1300, from 1530 to 1800 and on request to Zürich ATCC.

Lancy: Marker
N4612 E00606 (approx.) Google Maps
75 MHz
Lancy: NDB
N4612 E00606 (approx.), 350°/2.15 NM to Geneva Google Maps
LA, 316 kHz

Monte Ceneri: NDB
N4608 E00855 (approx.) Google Maps
HEL, 557 kHz, 150 W
Operated when broadcast station was closed, from 2200 to 0600, from 0630 to 1000 and from 1300 to 1530
Bild Sender (Landessender) Monte Ceneri, Tessin, Schweiz, 1964
Der Ort Rivera, Tessin (unten links) und die beiden Masten des Senders (Landessender) Monte Ceneri (Mitte) am 20.10.1964 (Quelle: ETH-Bibliothek Zürich, Bildarchiv / Fotograf: Comet Photo AG (Zürich) / Com_F64-04288 / Lizenz CC BY-SA 4.0, http://doi.org/10.3932/ethz-a-000263804)

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!

Münchenbuchsee: Marker
N4701 E00727 (approx.) Google Maps
75 MHz
Operated from 0600 to 1800.
It is unclear if the Marker beacon is related to the former Landessender broadcasting station at Münchenbuchsee.

Passeiry: Marker
N4610 E00600 (approx.) Google Maps
75 MHz
Passeiry: NDB
N4610 E00600 (approx.), 051°/5.6 NM to Geneva Google Maps
PY, 341 kHz

Sottens: NDB
N4639 E00644 (approx.) Google Maps
HEO, 764 kHz, 200 W
Operated when the broadcast station was not working, from 0640 to 1000, from 1300 to 1530 and from 2200 to 0610.

Trasadingen: NDB
N4740 E00825 (approx.), 162°/13.0 NM to Zürich/Kloten Google Maps
HEZ, 395 kHz, 400 W

Zürich East: NDB
N4738 E00847 (approx.), 225°/14.0 NM to Zürich/Kloten Google Maps
ZE, 371.5 kHz

Zürich West: NDB
N4726 E00812 (approx.), 090°/14.0 NM to Zürich/Kloten Google Maps
ZW, 326 kHz

Zürich: Flughafen Kloten


Runway 16:
Zürich/Kloten: Rhine NDB
N473401 E0082823 (WGS84, transf.), 159°/6.2 NM to THR 16 Google Maps
NDB: RN, 293 kHz
Fan Marker: 75 MHz
Zürich/Kloten: ILS 16
Z, 110.3 MHz
Zürich/Kloten: Glatt LOM 16 (ILS)
N4731 E00830 (approx.), 159°/3.5 NM to field Google Maps
Locator: OZ, 316 kHz
Outer Marker: Dashes, 75 MHz
Zürich/Kloten: MM 16 (ILS)
159°/0.58 NM to THR 16
Dots Dashes, 75 MHz
Zürich/Kloten: IM 16 (ILS)
159°/0.04 NM to THR 16
Dots, 75 MHz
Zürich/Kloten: SBA 16
Zürich/Kloten: OM 16 (SBA)
159° to THR 16
Dashes, 38 MHz
Zürich/Kloten: IM 16 (SBA)
159° to THR 16
Dots, 38 MHz
Runway 34:
Zürich/Kloten: NDB
N472638 E0083328 (WGS84, transf.), 339°/0.29 NM to THR 34 Google Maps
KL, 360 kHz

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
